200-4000A چاقو ہائی کرنٹ پاور آئسولیشن کے لیے ایک اہم انتخاب کیوں ہے

خلاصہ:قابل اعتماد تنہائی صنعتی تقسیم، توانائی ذخیرہ کرنے، فوٹو وولٹک نظام، جنریٹر کی تنصیبات، اور دیگر ہائی کرنٹ برقی ایپلی کیشنز میں ضروری ہے۔ دی200-4000A چاقو سوئچسےسوتیاکم وولٹیج پاور سسٹمز کے لیے قابل بھروسہ سوئچنگ اور مرئی بریک آئسولیشن فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔ مضبوط تعمیر کے ساتھ، مختلف موجودہ درجہ بندیوں کے لیے بلیڈ کنفیگریشنز، ٹن پلیٹڈ کنڈکٹیو اجزاء، اور GB/T 14048.3 اور IEC/EN 60947-3 کی تعمیل کے ساتھ، اس قسم کا چاقو سوئچ دیکھ بھال کو آسان بنانے اور آپریشن کی حفاظت کو بہتر بناتے ہوئے بجلی سے الگ تھلگ کی ضروریات کو پورا کر سکتا ہے۔

مندرجات کا جدول

• 200-4000A چاقو سوئچ کیا ہے؟
• ہائی کرنٹ آئسولیشن کیوں اہم ہے؟
• 200-4000A چاقو سوئچ کی اہم خصوصیات کیا ہیں؟
• اہم وضاحتیں اور کنفیگریشنز کیا ہیں؟
• 200-4000A چاقو سوئچ کہاں استعمال کیا جا سکتا ہے؟
• آپ کو دائیں چاقو سوئچ کا انتخاب کیسے کرنا چاہئے؟
• آپ انسٹالیشن اور دیکھ بھال کی وشوسنییتا کو کیسے بہتر بنا سکتے ہیں؟
• اکثر پوچھے گئے سوالات
• نتیجہ

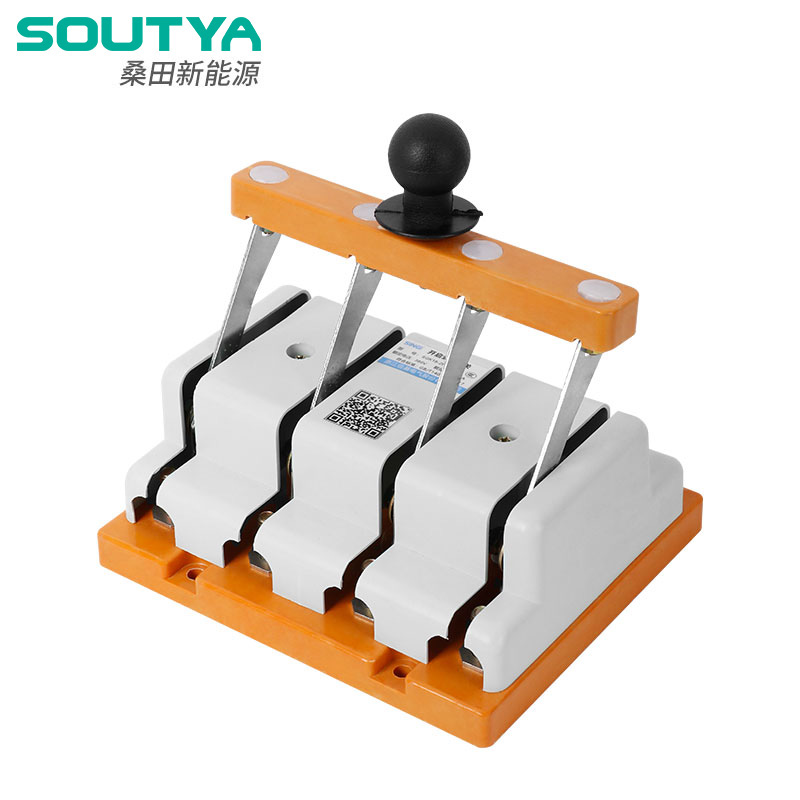

200-4000A چاقو سوئچ کیا ہے؟

A 200-4000A چاقو سوئچایک ہائی کرنٹ سوئچنگ اور آئسولیشن ڈیوائس ہے جس کا مقصد کم وولٹیج بجلی کی تقسیم کے نظام کے لیے ہے۔ ایک روایتی کنٹرول سوئچ کے برعکس جو بنیادی طور پر بار بار چلنے کے لیے ڈیزائن کیا گیا ہے، چاقو کا سوئچ کھولنے پر کنڈکٹیو اجزاء کے درمیان واضح جسمانی علیحدگی فراہم کرتا ہے۔ یہ نظر آنے والی تنہائی خاص طور پر برقی معائنہ، سروسنگ، دیکھ بھال، اور لاک آؤٹ/ٹیگ آؤٹ کے طریقہ کار کے دوران قابل قدر ہو سکتی ہے۔

SYK18 سیریز Soutya کی طرف سے فراہم کی گئی اعلی موجودہ ایپلی کیشنز کا احاطہ کرتی ہے اور اسے ڈسٹری بیوشن بکس، کنٹرول پینلز، مین ڈس کنیکٹ پوزیشنز، انرجی سٹوریج سسٹمز، فوٹو وولٹک آلات، بس سیکشنز، اور جنریٹر سے متعلقہ تنصیبات میں استعمال کے لیے ڈیزائن کیا گیا ہے۔ مینوفیکچرر کی شائع کردہ وضاحتیں GB/T 14048.3 اور IEC/EN 60947-3 قابل اطلاق معیارات کی نشاندہی کرتی ہیں۔

پروکیورمنٹ ٹیموں کے لیے، اس پروڈکٹ کی کلیدی قیمت صرف اس کی اعلیٰ موجودہ درجہ بندی نہیں ہے۔ سوئچ کرنٹ لے جانے کی صلاحیت کو ایک سیدھی میکینیکل ڈھانچے اور مرئی بریک آئسولیشن کے ساتھ جوڑتا ہے، یہ ان ایپلی کیشنز کے لیے موزوں بناتا ہے جہاں دیکھ بھال کرنے والے اہلکاروں کو واضح طور پر قابل شناخت آئسولیشن پوائنٹ کی ضرورت ہوتی ہے۔

ہائی کرنٹ آئسولیشن کیوں اہم ہے؟

جیسے جیسے بجلی کا نظام بڑا ہوتا جاتا ہے، الگ تھلگ کرنے کے غلط طریقہ کار کے نتائج بھی سنگین ہوتے جاتے ہیں۔ صنعتی سہولیات، بیٹری توانائی ذخیرہ کرنے کے نظام، PV تنصیبات، اور جنریٹر کے نظام میں کافی آپریٹنگ کرنٹ شامل ہو سکتے ہیں۔ مناسب طریقے سے منتخب کردہ الگ تھلگ آلہ بحالی کا کام شروع ہونے سے پہلے ایک کنٹرول شدہ علیحدگی پوائنٹ قائم کرنے میں مدد کرتا ہے۔

ایک اعلی موجودہ چاقو سوئچ کئی عملی فوائد فراہم کر سکتا ہے:

• واضح تنہائی:جسمانی بلیڈ کی پوزیشن آسانی سے قابل شناخت کھلی حالت فراہم کرتی ہے۔
• بحالی کی حمایت:ایک وقف شدہ منقطع نقطہ منصوبہ بند سروس کے طریقہ کار کو آسان بنا سکتا ہے۔
• اعلی موجودہ مطابقت:ماڈلز کو انسٹالیشن کی موجودہ ضروریات کے مطابق منتخب کیا جا سکتا ہے۔
• مکینیکل سادگی:بنیادی آپریٹنگ میکانزم پیچیدہ الیکٹرانک کنٹرول سسٹمز پر انحصار کو کم کر سکتا ہے۔
• سسٹم انضمام:چاقو کے سوئچ کو ڈسٹری بیوشن کیبنٹ، بس بار سسٹم، ESS آلات، اور جنریٹر ایپلی کیشنز میں شامل کیا جا سکتا ہے۔

مثال کے طور پر، Soutya 0.4 kV انرجی سٹوریج کیبنٹ میں ایپلی کیشنز کی وضاحت کرتا ہے جہاں مین بریکر کے بعد سوئچ کو انسٹال کیا جا سکتا ہے تاکہ PCS بند ہونے کے بعد ایک واضح آئسولیشن گیپ بنایا جا سکے۔

200-4000A چاقو سوئچ کی اہم خصوصیات کیا ہیں؟

ہائی کرنٹ چاقو کے سوئچ کی کارکردگی اس کے برائے نام ایمپریج سے زیادہ پر منحصر ہے۔ رابطے کا ڈھانچہ، دباؤ، ترسیلی مواد، مکینیکل کنفیگریشن، اور تنصیب کے حالات سبھی طویل مدتی وشوسنییتا کو متاثر کرتے ہیں۔

1. مختلف بلیڈ کنفیگریشنز

سوتیا کی مصنوعات کی معلومات کے مطابق، 200A اور 400A ورژن سنگل بلیڈ استعمال کرتے ہیں، جبکہ 600A، 1000A، اور 1500A ورژن دوہری بلیڈ استعمال کرتے ہیں۔ یہ ترتیب کنڈکٹیو ڈھانچے کو مختلف موجودہ سطحوں اور مکینیکل ضروریات کے مطابق ڈھالنے کی اجازت دیتی ہے۔

2. بہتر رابطہ دباؤ

رابطے کے دباؤ کو برقرار رکھنے میں مدد کے لیے بلیڈ کے دونوں اطراف میں لیف اسپرنگس لگائے جاتے ہیں۔ مستحکم رابطہ دباؤ اہم ہے کیونکہ ناقص رابطہ مزاحمت کو بڑھا سکتا ہے، حرارت پیدا کر سکتا ہے اور برقی اعتبار کو کم کر سکتا ہے۔

3. ٹن چڑھایا ہوا کنڈکٹیو اجزاء

بلیڈ، جوڑنے والی پلیٹیں، اور رابطے ٹن چڑھایا ہوا ہے۔ اس سطح کے علاج کا مقصد سطح کے تحفظ اور تار کے کنکشنز کے رابطے کی کارکردگی کو بہتر بنانا ہے، جو خاص طور پر برقی ماحول کا مطالبہ کرنے میں متعلقہ ہے۔

4. مرئی بریک تنہائی

چاقو سوئچ کے سب سے زیادہ عملی فوائد میں سے ایک ضعف طور پر اس بات کی تصدیق کرنے کی صلاحیت ہے کہ ترسیلی راستہ الگ ہو گیا ہے۔ یہ خصوصیت خاص طور پر مفید ہے جہاں دیکھ بھال کرنے والے اہلکاروں کو تنہائی کے واضح جسمانی اشارے کی ضرورت ہوتی ہے۔

5. ہائی کرنٹ ڈیزائن لچک

بڑی تنصیبات کے لیے، موجودہ درجہ بندی ہزاروں ایمپیئرز تک بڑھ سکتی ہے۔ یہ پروڈکٹ کے زمرے کو اعلیٰ صلاحیت والے بس بار سسٹمز، بڑے توانائی ذخیرہ کرنے والے آلات، یوٹیلیٹی انفراسٹرکچر، اور جنریٹر ایپلی کیشنز سے متعلق بناتا ہے۔

اہم وضاحتیں اور کنفیگریشنز کیا ہیں؟

تشخیص کرتے وقت a200-4000A چاقو سوئچخریداروں کو صرف زیادہ سے زیادہ موجودہ نمبر کی بنیاد پر ماڈل منتخب کرنے کے بجائے بجلی کی درجہ بندی، بلیڈ کی ترتیب، مطلوبہ اطلاق، تنصیب کی پوزیشن، اور قابل اطلاق معیارات کا موازنہ کرنا چاہیے۔

چونکہ شائع شدہ پروڈکٹ کا صفحہ 4000A تک کی ہر درجہ بندی کے لیے ہر تفصیلی الیکٹریکل پیرامیٹر فراہم نہیں کرتا ہے، اس لیے خریداروں کو پروڈکشن آرڈر دینے سے پہلے مطلوبہ کرنٹ، وولٹیج، قطب کے انتظامات، تنصیب کے طریقہ کار اور درخواست کے لیے درست تکنیکی ڈیٹا شیٹ کی درخواست کرنی چاہیے۔

200-4000A چاقو سوئچ کہاں استعمال کیا جا سکتا ہے؟

موجودہ وسیع رینج اس قسم کے سوئچ کو متعدد ہائی کرنٹ برقی ایپلی کیشنز کے لیے موزوں بناتی ہے۔ سوتیا خاص طور پر کئی نمائندہ منظرناموں کی نشاندہی کرتا ہے۔

صنعتی توانائی ذخیرہ کرنے کے نظام

صنعتی ESS الماریاں میں، چاقو کا سوئچ مین بریکر کے بعد ایک مرئی بریک آئسولیشن پوائنٹ کے طور پر کام کر سکتا ہے۔ یہ تکنیکی ماہرین کو دیکھ بھال کے دوران واضح طور پر قابل شناخت علیحدگی پوائنٹ قائم کرنے کی اجازت دیتا ہے۔

کم وولٹیج بس سیکشن آئسولیشن

بڑے موجودہ ورژن جیسے 2000A، 2500A، اور 3150A بس ٹائی آئسولیشن ایپلی کیشنز کے لیے استعمال کیے جا سکتے ہیں۔ سوتیا ان کنفیگریشنز کو کم وولٹیج بس سیکشن ایپلی کیشنز کے لیے موزوں قرار دیتا ہے جہاں مکینیکل تنہائی اہم ہے۔

پی وی کمبینر باکس ایپلی کیشنز

فوٹو وولٹک نظاموں میں ڈی سی تنہائی کے لیے حسب ضرورت تشکیلات استعمال کی جا سکتی ہیں۔ PV ماحول میں استعمال ہونے پر، تاہم، سوئچ کو خاص طور پر سسٹم وولٹیج، DC سوئچنگ کی ضروریات، آرک کی خصوصیات، اور قابل اطلاق معیارات کے لیے منتخب کیا جانا چاہیے۔

جنریٹر اور یوٹیلیٹی آئسولیشن

جنریٹر ایپلی کیشنز میں چاقو کے سوئچز کو خودکار ٹرانسفر سوئچ آلات کے اوپر کی طرف بھی رکھا جا سکتا ہے۔ ایک جسمانی الگ تھلگ نقطہ بحالی کے کاموں کے دوران غیر ارادی بیک فیڈ کو روکنے میں مدد کرسکتا ہے۔ Soutya جنریٹر سسٹمز کے لیے 3150A کنفیگریشن کی ایک ایپلیکیشن مثال کے طور پر شناخت کرتا ہے۔

آپ کو دائیں چاقو سوئچ کا انتخاب کیسے کرنا چاہئے؟

انجینئرنگ اور پرچیزنگ ٹیموں کے لیے، صحیح ماڈل کو منتخب کرنے کے لیے سسٹم لیول کی تشخیص کی ضرورت ہوتی ہے۔ مندرجہ ذیل عوامل پر غور کریں:

1. شرح شدہ موجودہ:مسلسل آپریٹنگ کرنٹ اور مطلوبہ ڈیزائن مارجن کا تعین کریں۔
2. AC یا DC درخواست:تصدیق کریں کہ آیا منتخب کنفیگریشن مطلوبہ موجودہ قسم اور وولٹیج کے لیے خاص طور پر موزوں ہے۔
3. وولٹیج کی درجہ بندی:اصل سسٹم وولٹیج کے ساتھ مطابقت کی تصدیق کریں۔
4. شارٹ سرکٹ کا سامنا کرنے کی ضروریات:ممکنہ فالٹ کرنٹ اور درکار برداشت کی مدت کا اندازہ کریں۔
5. بلیڈ کی ترتیب:تصدیق کریں کہ آیا سنگل یا دوہری بلیڈ کا انتظام مناسب ہے۔
6. تنصیب کے طول و عرض:کابینہ کی جگہ، بس بار کا انتظام، ٹرمینلز، اور آپریٹنگ رسائی چیک کریں۔
7. آپریٹنگ طریقہ:ہینڈل لوکیشن، فرنٹ آپریشن، انٹر لاکنگ، اور لاک آؤٹ/ٹیگ آؤٹ کی ضروریات پر غور کریں۔
8. معیارات اور سرٹیفیکیشن:منزل مارکیٹ اور پروجیکٹ کے لیے مطلوبہ معیارات کی تعمیل کی تصدیق کریں۔

چاقو کے سوئچ کو سرکٹ بریکر سے الگ کرنا بھی ضروری ہے۔ چاقو کے سوئچ کو بنیادی طور پر سوئچنگ اور آئسولیشن کے افعال کے لیے منتخب کیا جاتا ہے اور اسے خود بخود اوور کرنٹ یا شارٹ سرکٹ تحفظ کا متبادل نہیں سمجھا جانا چاہیے۔ سسٹم ڈیزائنرز کو اسے مناسب اپ اسٹریم اور ڈاون اسٹریم حفاظتی آلات کے ساتھ مربوط کرنا چاہیے۔

آپ انسٹالیشن اور دیکھ بھال کی وشوسنییتا کو کیسے بہتر بنا سکتے ہیں؟

یہاں تک کہ ایک مضبوط چاقو سوئچ بھی خراب کارکردگی کا مظاہرہ کر سکتا ہے اگر اسے غلط طریقے سے انسٹال کیا گیا ہو یا اسے مناسب طریقے سے برقرار رکھا گیا ہو۔ الیکٹریکل انجینئرز اور دیکھ بھال کرنے والی ٹیموں کو کارخانہ دار کی تنصیب کی ہدایات اور قابل اطلاق برقی حفاظتی ضوابط پر عمل کرنا چاہیے۔

• تصدیق کریں کہ سوئچ کی درجہ بندی اصل سسٹم کی ضروریات سے ملتی ہے۔
• یقینی بنائیں کہ تمام کنکشن مینوفیکچرر کی مخصوص ضروریات کے مطابق مناسب طریقے سے سخت ہیں۔
• آلودگی، آکسیڈیشن، زیادہ گرمی، یا غیر معمولی لباس کے لیے وقتاً فوقتاً رابطے کی سطحوں کا معائنہ کریں۔
• چیک کریں کہ آپریٹنگ میکانزم ضرورت سے زیادہ مزاحمت کے بغیر آسانی سے حرکت کرتا ہے۔
• مناسب کلیئرنس کو برقرار رکھیں اور توانائی بخش اجزاء کے ساتھ حادثاتی رابطہ کو روکیں۔
• دیکھ بھال کے دوران مناسب لاک آؤٹ/ٹیگ آؤٹ طریقہ کار استعمال کریں۔
• کبھی بھی سوئچ کو اس کی مخصوص برقی درجہ بندی یا درخواست کی شرائط سے باہر نہ چلائیں۔

اہم تنصیبات کے لیے، وقتاً فوقتاً معائنہ کو سائٹ کے حفاظتی دیکھ بھال کے پروگرام میں شامل کیا جانا چاہیے۔ کسی بھی غیر معمولی درجہ حرارت میں اضافہ، رنگت، خراب موصلیت، ڈھیلا کنکشن، یا مکینیکل خرابی کی جانچ اہل اہلکاروں کے ذریعہ کی جانی چاہئے۔

اکثر پوچھے گئے سوالات

200-4000A چاقو سوئچ کے لیے کون سی موجودہ ریٹنگز دستیاب ہیں؟

مصنوعات کی سیریز ایک وسیع 200-4000A رینج پر محیط ہے۔ شائع شدہ صفحہ خاص طور پر 200A اور 400A کے لیے سنگل بلیڈ کنفیگریشنز اور 600A، 1000A، اور 1500A کے لیے ڈوئل بلیڈ کنفیگریشنز کی نشاندہی کرتا ہے۔ اعلی موجودہ ضروریات کے لیے، خریداروں کو مینوفیکچرر کے ساتھ عین مطابق ماڈل اور کنفیگریشن کی تصدیق کرنی چاہیے۔

SYK18 چاقو سوئچ کن معیارات پر عمل کرتا ہے؟

سوتیا کا کہنا ہے کہ SYK18 سیریز کو GB/T 14048.3 اور IEC/EN 60947-3 کے مطابق ڈیزائن کیا گیا ہے۔ پروکیورمنٹ سے پہلے پروجیکٹ کے لیے مخصوص سرٹیفیکیشن اور تعمیل کے تقاضوں کی تصدیق ہونی چاہیے۔

کیا چاقو کا سوئچ سرکٹ بریکر کی جگہ لے سکتا ہے؟

عام طور پر نہیں۔ ایک چاقو سوئچ بنیادی طور پر سوئچنگ اور الگ تھلگ کرنے کے لیے ہوتا ہے۔ سرکٹ بریکر حفاظتی کام فراہم کرتے ہیں جیسے اوورلوڈ میں رکاوٹ اور شارٹ سرکٹ کے حالات۔ دونوں آلات ایک مربوط برقی تحفظ کے نظام کے حصے کے طور پر مل کر کام کر سکتے ہیں۔

عام طور پر ہائی کرنٹ چاقو کا سوئچ کہاں نصب ہوتا ہے؟

عام ایپلی کیشنز میں صنعتی ESS الماریاں، کم وولٹیج بس سیکشنز، PV الیکٹریکل آلات، ڈسٹری بیوشن بکس، کنٹرول پینل، جنریٹر سسٹم، اور اہم منقطع پوزیشنیں شامل ہیں۔

200-4000A چاقو سوئچ خریدنے سے پہلے مجھے کس چیز کی تصدیق کرنی چاہیے؟

ریٹیڈ کرنٹ، آپریٹنگ وولٹیج، AC/DC ایپلیکیشن، قطب کا انتظام، شارٹ سرکٹ برداشت کرنے کی ضرورت، تنصیب کے طول و عرض، کنکشن کا طریقہ، آپریٹنگ میکانزم، معیارات، اور کسی بھی پروجیکٹ کے لیے مخصوص سرٹیفیکیشن کی ضروریات کی تصدیق کریں۔

نتیجہ

دی200-4000A چاقو سوئچہائی کرنٹ سوئچنگ اور نظر آنے والی برقی تنہائی کے لیے ایک عملی حل ہے جہاں قابل بھروسہ مکینیکل آپریشن اور صاف دیکھ بھال کی علیحدگی اہم ہے۔ Soutya کی SYK18 سیریز متعدد موجودہ کنفیگریشنز، لیف اسپرنگ کانٹیکٹ پریشر، ٹن پلیٹڈ کنڈکٹیو اجزاء، اور صنعتی ESS، PV سسٹمز، کم وولٹیج بس سیکشنز، اور جنریٹر کی تنصیبات پر محیط ایپلی کیشنز کو یکجا کرتی ہے۔ انجینئرز اور پروکیورمنٹ پروفیشنلز کے لیے، صحیح ماڈل کا انتخاب ہمیشہ پراجیکٹ کے حقیقی برقی پیرامیٹرز اور حفاظتی تقاضوں سے شروع ہونا چاہیے۔

اگر آپ صنعتی، تجارتی، پی وی، ای ایس ایس، یا جنریٹر پروجیکٹ کے لیے ایک قابل اعتماد ہائی کرنٹ آئسولیشن حل کر رہے ہیں،ہم سے رابطہ کریں۔اپنی مطلوبہ موجودہ درجہ بندی، وولٹیج، کنفیگریشن، درخواست کی شرائط، اور تکنیکی خصوصیات پر بات کرنے کے لیے۔ Soutya آپ کے برقی نظام کے لیے مناسب چاقو سوئچ حل کا جائزہ لینے اور آپ کی خریداری کی ضروریات کے لیے پیشہ ورانہ مدد فراہم کرنے میں آپ کی مدد کر سکتا ہے۔
