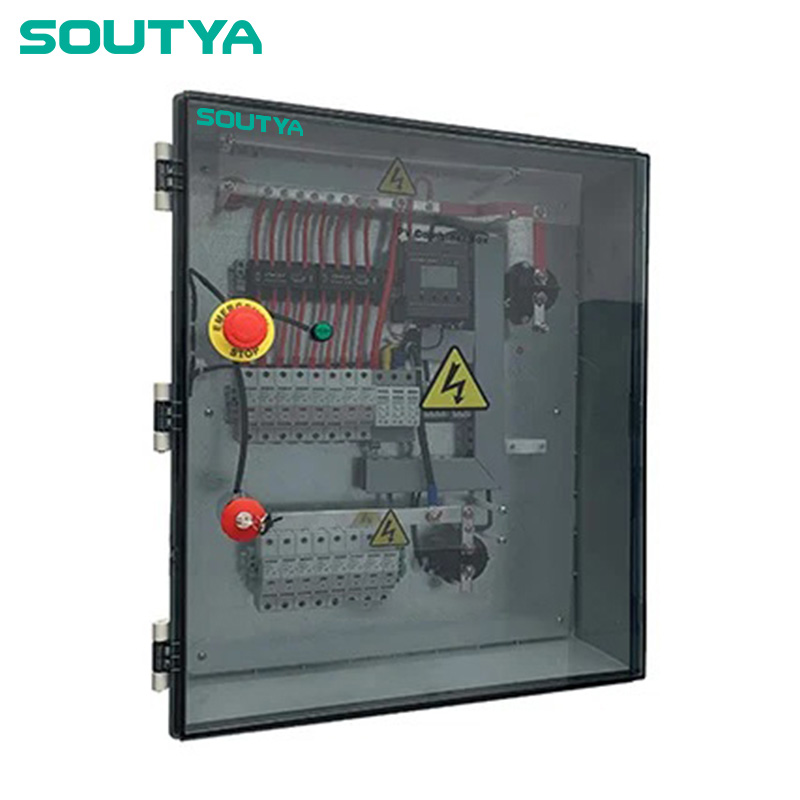

سنگل فیز DC+AC کمبینر باکس 600V 1000V 2 ان 2 آؤٹ انڈسٹریل باکس

سنگل فیز ڈی سی + اے سی کمبینر باکس کیا ہے؟

ایک کمبینر باکس متعدد شمسی تاروں یا بجلی کے ذرائع کو ایک ہی آؤٹ پٹ میں اکٹھا کرتا ہے، وائرنگ کو آسان بناتا ہے اور حفاظت کو بہتر بناتا ہے۔ یہ Soutya ماڈل ایک ہی دیوار میں DC (سولر پینلز سے) اور AC (انورٹرز یا گرڈ سے) دونوں کو ہینڈل کرتا ہے۔ یہ 600V DC اور 1000V AC تک کو سپورٹ کرتا ہے، دو ان پٹ اور دو آؤٹ پٹ کے ساتھ، یہ چھوٹے سے درمیانے شمسی نظام یا صنعتی بیک اپ سرکٹس کے لیے موزوں بناتا ہے۔

یہ یونٹ DC اور AC دونوں سائیڈز، تھرمل اوورلوڈ پروٹیکشن، اور لاک ایبل انکلوژر کے لیے سرج پروٹیکٹیو ڈیوائسز (SPDs) کو مربوط کرتا ہے۔ عام ایپلی کیشنز میں چھت کی پی وی اری، کمرشل سولر کارپورٹس، اور آف گرڈ ہائبرڈ سسٹم شامل ہیں جہاں جگہ محدود ہے اور لاگت کا معاملہ ہے۔

سوتیا 2 ان 2 آؤٹ ماڈل کیوں منتخب کریں؟

بہت سے کمبینر بکس واحد مقصد (صرف DC) یا بڑے ہوتے ہیں۔ یہ مصنوعات تین عام مسائل کو حل کرتی ہے:

• جگہ کی پابندیاں:ایک باکس میں DC اور AC تحفظ کو یکجا کرتا ہے، جس سے انکلوژر کی تعداد 50% کم ہوتی ہے۔
• وولٹیج کی استعداد:600V DC اور 1000V AC کے لیے درجہ بند، زیادہ تر رہائشی اور ہلکے کمرشل سسٹمز کا احاطہ کرتا ہے۔
• وشوسنییتا:صنعتی درجے کے مواد کے ساتھ بنایا گیا اور UL/IEC کے معیارات پر تجربہ کیا گیا۔

علیحدہ AC انکلوژرز والے معیاری DC کمبینر بکسوں کے مقابلے میں، یہ یونٹ تنصیب کی مزدوری اور مواد کے اخراجات میں تقریباً 30% کمی کرتا ہے۔ یہ دیکھ بھال کو بھی آسان بناتا ہے: تکنیکی ماہرین دو کے بجائے ایک باکس تک رسائی حاصل کرتے ہیں۔

تکنیکی جھلکیاں

• ترتیب:2 ان پٹ (DC+AC) سے 2 آؤٹ پٹس، سنگل فیز۔
• وولٹیج کی درجہ بندی:600V DC زیادہ سے زیادہ، 1000V AC زیادہ سے زیادہ۔
• اضافے سے تحفظ:انٹیگریٹڈ SPDs فی IEC 61643-11 (اے سی کے لیے ٹائپ 2، ڈی سی کے لیے ٹائپ 2)۔
• انکلوژر:IP65، لاک ایبل، UV مزاحم پولی کاربونیٹ یا دھات۔
• سرٹیفیکیشنز:IEC 62548 (PV array design) اور UL 1699B (DC آرک فالٹ تحفظ جہاں قابل اطلاق ہو) کی تعمیل کرتا ہے۔

یہ چشمی بیرونی ماحول میں محفوظ آپریشن اور معیاری شمسی آلات کے ساتھ مطابقت کو یقینی بناتی ہے۔

پوچھے گئے سوالات

نتیجہ

سوتیا سنگل فیز DC+AC کمبینر باکس 600V 1000V 2 In 2 Out Industrial Box کمپیکٹ سولر تنصیبات کے لیے ایک عملی حل پیش کرتا ہے جس کو ایک دیوار میں DC اور AC دونوں تحفظ کی ضرورت ہوتی ہے۔ یہ تنصیب کی پیچیدگی کو کم کرتا ہے، جگہ بچاتا ہے، اور بین الاقوامی معیارات پر پورا اترتا ہے۔ سسٹم انٹیگریٹرز کے لیے جو وسط پاور پراجیکٹس کو ہموار کرنا چاہتے ہیں، یہ باکس ایک قابل اعتماد، لاگت سے موثر آپشن فراہم کرتا ہے۔

حوالہ جات

• IEC 62548:2016 - فوٹو وولٹک (PV) صفوں - ڈیزائن کی ضروریات۔
• IEC 61643-11:2011 – کم وولٹیج اضافے کے حفاظتی آلات – حصہ 11: کم وولٹیج پاور سسٹمز سے منسلک SPDs۔
• UL 1699B:2018 - Photovoltaic (PV) DC آرک فالٹ سرکٹ پروٹیکشن۔
