DC 1500V فیوز ہولڈر

SYF5-50P DC 1500V فیوز ہولڈر جو چین کے مینوفیکچرر Zhejiang Soutya New Energy LLC کی طرف سے فراہم کیا گیا ہے، ایک وقف شدہ اوور کرنٹ پروٹیکشن ڈیوائس ہے جو عام طور پر بڑی کمرشل چھتوں، زرعی گرین ہاؤس یا درمیانے درجے کے PV00 سے اوپر والے پلانٹ کے سٹرنگ کمبینر بکسوں میں تعینات کیا جاتا ہے۔
کلیدی خصوصیات
روشنی کا اشارہ، واضح طور پر فیوز تار کی حالت جانتے ہیں.
ہینڈل کھولیں، اسے اوپر کی طرف کھینچا جا سکتا ہے، فیوز کی تار کو بدلنا آسان ہے۔
Rivet پلس الٹراسونک ویلڈنگ زیادہ ٹھوس، وائرنگ تقسیم نہیں کرتا.
پی وی کمبینر باکس میں درخواست۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

SYF5-50P DC 1500V فیوز ہولڈر، 50 فوٹو وولٹک حفاظتی کیریئر چین کے کارخانہ دار Zhejiang Soutya New Energy LLC کے ذریعہ فراہم کردہ - ایک ہے۔ پینل ماؤنٹ پروٹیکشن یونٹ UV مزاحم پولی کاربونیٹ کے ساتھ بنایا گیا ہے۔ دیرپا بیرونی کارکردگی کے لیے ہاؤسنگ اور IP65 ریٹیڈ سیلنگ۔ دی ہولڈر ایک 10 × 38 ملی میٹر gPV فیوز عنصر (مجموعی طور پر 2.2 × 13.2 سینٹی میٹر) کو لاک کرتا ہے اور مرئی بریک کے ساتھ 25 kA بریکنگ کیپیسیٹی فالٹ کلیئرنس فراہم کرتا ہے۔ اشارے اور دیکھ بھال کی حفاظت، جبکہ فیکٹری وائرڈ مثبت، منفی اور PE ختم کرنا قابل اعتماد گراؤنڈنگ تسلسل کو یقینی بناتا ہے۔ کے لیے انجینئرڈ سنگل یا ملٹی سٹرنگ PV ذیلی صفیں، یہ ضروری اوور کرنٹ فراہم کرتی ہے۔ تنہائی اور مساوی تعلقات۔

تکنیکی پیرامیٹر

ماڈل	SYF5-50P
کھمبوں کی تعداد	1ص
معیار کے مطابق	IEC60269
درجہ بند آپریٹنگ وولٹیج Ue V DC	1500V DC
شرح شدہ موجودہ A میں	2-50A
توڑنے کی صلاحیت kA	20kA/25kA
تحفظ کی سطح	آئی پی 20
وائرنگ mm²	1-16mm²
آپریٹنگ درجہ حرارت کی حد	-50℃~+90℃
اونچائی	≤2000m
رشتہ دار نمی	+20℃،≤90%
	+30℃،≤80%
	+40℃،≤70%
تنصیب کا ماحول	کوئی اہم کمپن اور جھٹکا نہیں۔
تنصیب کا زمرہ	کلاس III

درخواست کے منظرنامے۔

1. یوٹیلیٹی اسکیل پی وی کمبینر بکس

50 A تک 182/210 ملی میٹر ماڈیولز کے 1 500 V DC تار؛ 10.3 × 85 ملی میٹر فیوز لنکس 2.5 میگاواٹ بلاکس میں خانوں کی تعداد کاٹتے ہوئے 28–40 A فی سٹرنگ کی اجازت دیں۔

2. بڑی تجارتی / صنعتی چھتیں ≥ 30 کلو واٹ

تھری فیز 50 kW–110 kW انورٹرز کے ساتھ 1 300–1 500 V MPPT فائدہ 25 سے kA توڑنے کی صلاحیت اور قابل اعتماد آرک ختم ہونے کے لیے 1 ملی میٹر رابطہ خلا۔

3. کنٹینرائزڈ بیٹری انرجی اسٹوریج سسٹم (BESS)

1 200–1 500 V DC بیٹری 2.5 MWh تک؛ 50 A درجہ بندی ہر ریک کی حفاظت کرتی ہے۔ جبکہ 25 kA Icu مکمل بیٹری شارٹ سرکٹ کرنٹ کو ہینڈل کرتا ہے۔

4.150 kW–400 kW DC فاسٹ چارجنگ اسٹیشنز

ریکٹیفائر اسٹیک اور ڈسپنسر کے درمیان 1 000–1 500 V DC بس کی حفاظت کرتا ہے۔ فیوز الگ تھلگ دیکھ بھال کے دوران بغیر بند کیے محفوظ انخلاء کی اجازت دیتا ہے۔ پورے چارجر بینک کے نیچے.

5.PV + اسٹوریج ای وی چارجنگ ہب

اسی 1 500 V بس پر دوہری استعمال: ایک فیوز آئیسولیٹر فی PV ان پٹ سٹرنگ اور ایک اور فی بیٹری ریک، اسپیئرز اور لاجسٹکس کو آسان بنانا۔

6. صحرائی یا تیرتے PV پودے

−50 °C سے +90 °C آپریٹنگ رینج اور IP20 فنگر سیف ٹرمینلز برداشت کرتے ہیں سخت بیرونی یا زیادہ نمی والے ماحول؛ 85 ملی میٹر فیوز عنصر زیادہ دیتا ہے۔ میں طویل کیبل چلانے کے لیے لیٹ-تھرو نہیں کرتا ہوں۔

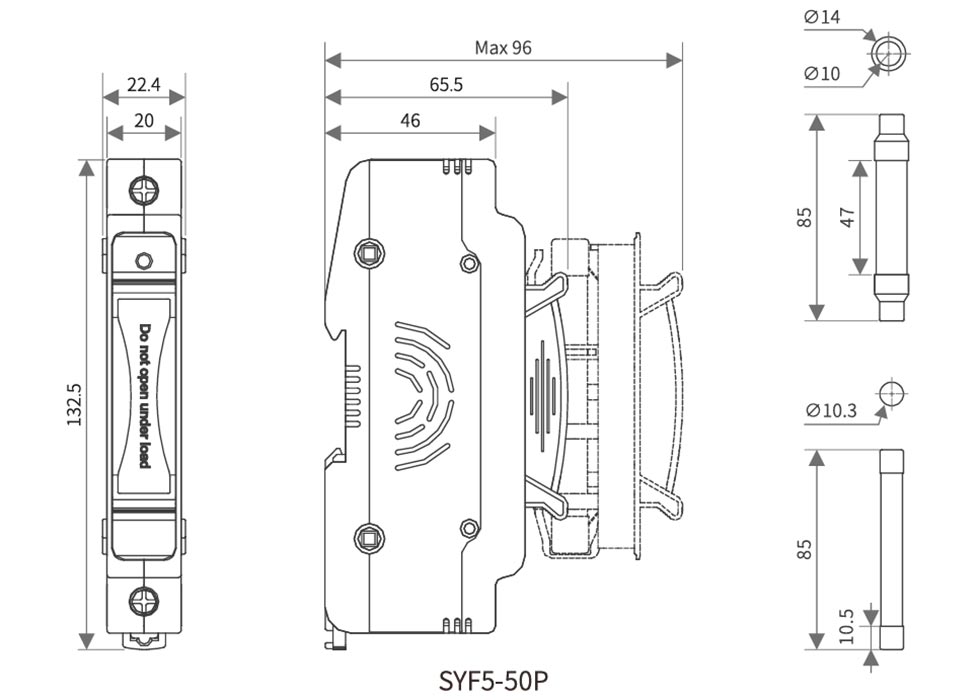

ظاہری شکل اور تنصیب کے طول و عرض

DC 1500V Fuse Holder

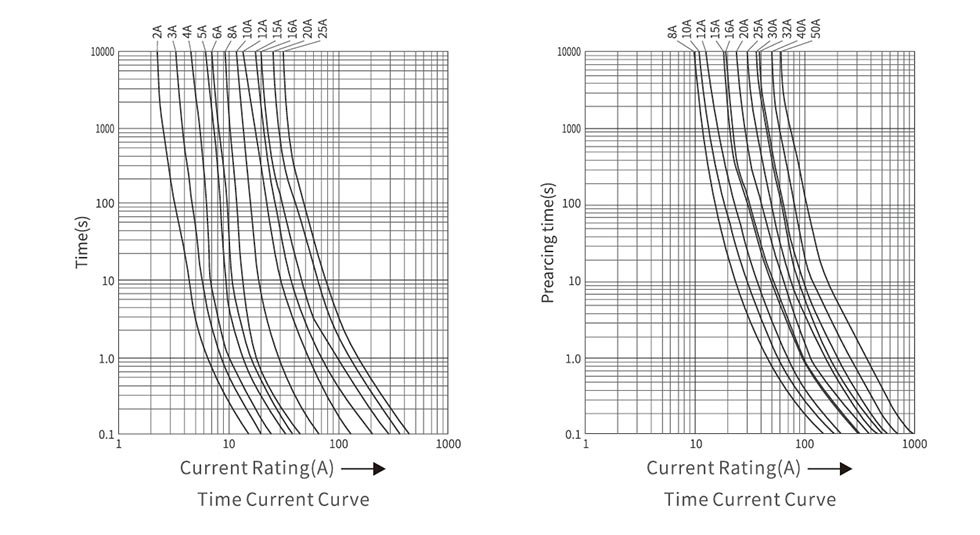

ڈی سی وائرنگ ڈایاگرام

DC 1500V Fuse Holder

فیوز کور سائز (ملی میٹر)	شرح شدہ موجودہ (A)	شرح شدہ وولٹیج (V)	بجلی کا نقصان		جول انٹیگرل
			بجلی کا نقصان		جول انٹیگرل
			0.7 انچ (W)	1.01n (W)	آرک فرنٹ جول انٹیگرل P't(A²s)	کل پگھلنے والی جول انٹیگرل I²t(A²s)
			0.7 انچ (W)	1.01n (W)	آرک فرنٹ جول انٹیگرل P't(A²s)	کل پگھلنے والی جول انٹیگرل I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
