DC 1000V فیوز ہولڈر

سوٹیا سے SYF5-DC 1000V فیوز ہولڈر CE سرٹیفیکیشن کے ساتھ قابل اعتماد تحفظ پیش کرتا ہے۔ مسابقتی کوٹیشن کے لئے آج ہم سے رابطہ کریں! ، چین میں مقیم صنعت کار ژجیانگ سوٹیا نیو انرجی ایل ایل سی کے ذریعہ فراہم کردہ ، 1000 V DC ، 2–32 ایک تحفظ فراہم کرتا ہے جس میں شمسی کمبینر باکس کے لئے 20 KA توڑنے کی گنجائش ہے۔
کلیدی خصوصیات
روشنی کا اشارہ ، فیوز تار کی حالت کو واضح طور پر جانتا ہے۔
ہینڈل کھولیں ، اسے اوپر کی طرف کھینچا جاسکتا ہے ، جو فیوز تار کو تبدیل کرنے میں آسان ہے۔
ریوٹ پلس الٹراسونک ویلڈنگ زیادہ ٹھوس ، وائرنگ تقسیم نہیں ہوتی ہے۔
پی وی کمبینر باکس میں درخواست۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

SYF5-3DC 1000V فیوز ہولڈر SOUTYA سے CE سرٹیفیکیشن کے ساتھ قابل اعتماد تحفظ پیش کرتا ہے۔ مسابقتی کوٹیشن کے لئے آج ہی ہم سے رابطہ کریں! چین تیار کنندہ زیجیانگ سوٹیا نیو انرجی ایل ایل سی سے 3-15 کلو واٹ رہائشی پی وی کے لئے ایک 1000 وی ڈی سی ، 2–32 اے ، 20 کا توڑنے والا آلہ ہے کمبائنر باکس۔

خصوصیت

SYF5 سیریز فیوز شیل اعلی پگھلنے والے پوائنٹ PA66 مواد سے بنا ہے ، جو ہے محفوظ اور زیادہ قابل اعتماد۔
fusible کور خالص چاندی کی چادر سے بنا ایک متغیر کراس سیکشن پگھل ہے اعلی طاقت والے چینی مٹی کے برتن سے بنی پگھلنے والی ٹیوب میں انکیپسولیٹڈ۔ پگھلنے ٹیوب کیمیائی طور پر علاج شدہ اعلی طہارت کوارٹج ریت اور خصوصی سے بھری ہوئی ہے کیمیکلز کو آرک بجھانے والے میڈیا کے طور پر علاج کیا۔ پگھل کے دو سرے ہیں اسپاٹ ویلڈنگ کے ذریعہ آخری ٹوپیاں سے مضبوطی سے جڑا ہوا ہے۔

درخواست کے منظرنامے

1. ریزیڈینٹل چھت پی وی (3-15 کلو واٹ)

سنگل فیز 5-10 کلو واٹ یا تین فیز 10-15 کلو واٹ کے لئے 1000 وی ڈی سی سٹرنگ بکس فٹ بیٹھتا ہے سسٹم ؛ 10.3 × 38 ملی میٹر فیوز لنکس عام 6-25 ایک سٹرنگ فیوز سے ملتے ہیں۔

2. اسمل کارپورٹ اور بالکنی شمسی کٹس

1000 V کی درجہ بندی میں 450 W ماڈیولز کے 2–4 ڈور شامل ہیں۔ کمپیکٹ 1p الگ تھلگ بچت پلاسٹک IP65 دیواروں میں جگہ ماڈیولز کے تحت سوار ہے۔

3. ہاؤس ہولڈ ہائبرڈ انورٹر بیٹری سرکٹس

الگ تھلگ 48 V/51.2 V بیٹری اسٹیکوں نے اندر 600–800 V DC بس تک قدم بڑھایا 5-10 کلو واٹ ہائبرڈ یونٹ ؛ 20 کا توڑنے سے بیٹری مختصر خرابیاں ہینڈل ہوتی ہیں۔

4. گھریلو ای وی اے سی چارجرز (7–11 کلو واٹ)

جب چارجر اندرونی 800 V DC PFC بس کا استعمال کرتے ہیں تو ، Syf5-32p بحالی فراہم کرتا ہے ڈی سی لنک کیپسیٹر سے پہلے تنہائی۔

5. لو پاور ڈی سی لائٹنگ / گارڈن مائکرو گرڈ

چھوٹے پی وی کے کھمبوں کے ذریعہ کھلایا 380 V/750 V DC گارڈن یا اسٹریٹ لائٹ بس کی حفاظت کرتا ہے۔ PA66 ہاؤسنگ آؤٹ ڈور −40 ° C سے +90 ° C کا مقابلہ کرتی ہے۔

تکنیکی پیرامیٹر

ماڈل	Syf5-32p
کھمبے کی تعداد	1 پی
معیار کے مطابق	IEC60269-1 IEC60269-6


ریٹیڈ آپریٹنگ وولٹیج UE VDC	1000vdc
ریٹیڈ کرنٹ a میں	2-32a
توڑنے کی گنجائش کا	20 کا
تحفظ کی سطح	IP20
وائرنگ ملی میٹر	1-10 ملی میٹر
آپریٹنگ درجہ حرارت کی حد	-40 ℃ ~+90 ℃

اونچائی	≤2000m
نسبتا نمی	+20 ℃ ، ≤90 ٪ +30 ℃ ، ≤80 ٪ +40 ℃ ، ≤70 ٪

تنصیب کا ماحول	کوئی اہم کمپن اور صدمہ نہیں

تنصیب کا زمرہ	کلاس III

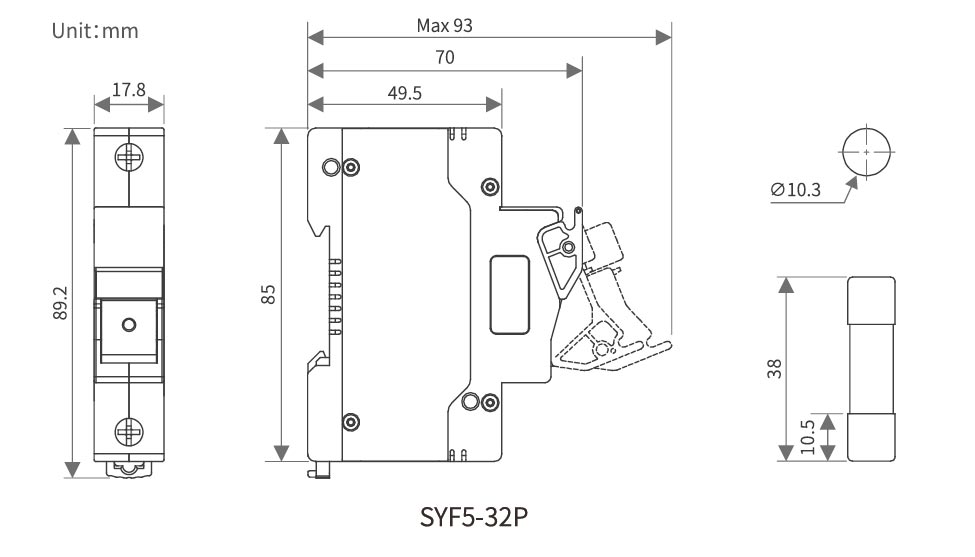

ظاہری شکل اور تنصیب کے طول و عرض

DC 1000V Fuse Holder

ڈی سی وائرنگ ڈایاگرام

DC 1000V Fuse Holder

فیوز کور سائز (ملی میٹر)	ریٹیڈ کرنٹ (ا)	ریٹیڈ وولٹیج (v)	بجلی کا نقصان		جول انٹیگرل
			بجلی کا نقصان		جول انٹیگرل
			0.7in (W)	1.01n (W)	آرک فرنٹ جول انٹیگرل پی نہیں (A²S)	کل میلٹنگجول لازمی I²T (A²S)
			0.7in (W)	1.01n (W)	آرک فرنٹ جول انٹیگرل پی نہیں (A²S)	کل میلٹنگجول لازمی I²T (A²S)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3 × 38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3 × 85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3 × 85	4	1500	1.69	3.19	8	14
10.3 × 85	5	1500	1.71	3.22	11	22
10.3 × 85	6	1500	1.73	3.25	15	30
10.3 × 85	8	1500	1.79	3.36	9	35
10.3 × 85	10	1500	1.99	3.74	10	98
10.3 × 85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3 × 85	16	1500	2.69	5.06	16	190
10.3 × 85	20	1500	3	5.65	34	400
10.3 × 85	25	1500	4.11	7.7	80	600
10.3 × 85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14 × 85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
