1500V DC سرج حفاظتی آلہ

SYS5-40P 1500V DC سرج حفاظتی آلہ ، جو چین میں مقیم کے ذریعہ فراہم کیا گیا ہے مینوفیکچرر ژجیانگ سوٹیا نیو انرجی ایل ایل سی ، ایک 500-1500 V DC ، T2-کلاس ہے 40 KA زیادہ سے زیادہ خارج ہونے والے موجودہ اور .25.2 کے وی وولٹیج تحفظ کے ساتھ ایس پی ڈی سطح ، جس میں ایک ناکام سیف تھرمل منقطع اور تبدیلی سے دور دراز کی خاصیت ہے ایس سی اے ڈی اے انضمام کے لئے سگنلنگ رابطے ، اس میں اضافے سے استثنیٰ کے لئے انجنیئر یوٹیلیٹی پیمانے پر پی وی سرری ، کنٹینرائزڈ بیس اور اعلی طاقت ای وی چارجنگ انفراسٹرکچر۔

درخواست کے منظرنامے

1. افادیت پیمانے پر 1500 V شمسی فارم

3.3 میگاواٹ انورٹر اسٹیشنوں کی ڈی سی کابینہ کے اندر ، ایک ایس پی ڈی فی ایم پی پی ٹی ان پٹ براہ راست اور بالواسطہ بجلی سے بچاتا ہے۔ 5.2 KV تحفظ کی سطح 6 KV موصلیت کوآرڈینیشن سے ملتا ہے ، جبکہ ریموٹ رابطہ آؤٹ پٹ فیڈ کرتا ہے مرکزی اضافے کی نگرانی کے لئے پلانٹ سکاڈا۔

2. Containerized Bess (2–5 میگاواٹ)

1200-1500 V بیٹری کلسٹر بس پر ، ایس پی ڈی کے ساتھ ہی ریل ماونٹڈ ہے فیوز ؛ اس کا تھرمل منقطع خشک رابطہ پی سی ایس میں لوپ ہے ایمرجنسی اسٹاپ سرکٹ ، اگر ایس پی ڈی ناکام ہوجاتا ہے تو فوری طور پر کنورٹر کو مسدود کرنا اور آرک کے پھیلاؤ کو روکنا۔

3.1500 V الٹرا فاسٹ چارجنگ مراکز ≥360 کلو واٹ

دونوں ریکٹفایر کابینہ 1500 V بس اور 1000 V بیٹری تبادلہ ٹرک سرکٹ ایس پی ڈی کے ساتھ متوازی ہے ، جس سے 2 کے وی/µs کھڑی فرنٹ کے اضافے کو محدود کرتے ہیں اعلی طاقت والے رابطے اور حفاظت کرنا 1700 V IGBT ماڈیولز۔

4. پہاڑی خطوں میں ایگرو-پی وی ٹریکر سسٹم

ٹریکر موٹر فیڈر (1000 V) طویل عرصے تک 1500 V کے تار کے ساتھ ساتھ چلتے ہیں فاصلے ؛ ٹریکر جنکشن باکس میں نصب ایس پی ڈی ، حوصلہ افزائی سے روکتا ہے ڈور میں جوڑے سے بڑھتے ہیں اور پی آئی ڈی اور کمبائنر باکس سے گریز کرتے ہیں موصلیت کا خرابی

5. آفشور پی وی بوسٹر پلیٹ فارم

ٹاپ سائیڈ 1500 وی ڈی سی کلیکشن پینل میں ، نکل چڑھایا تانبے کے ٹرمینلز اینٹی نمک- اسپرے کوٹنگ کے ساتھ استعمال کیا جاتا ہے۔ ریموٹ سگنل کے ذریعے تبدیل کیا جاتا ہے اونشور کنٹرول سینٹر میں فائبر آپٹک ، ریئل ٹائم سرج اسٹیٹس کو چالو کرنے کے لئے ساحل سے 40 کلومیٹر دور کی نگرانی۔

تکنیکی پیرامیٹر

نوٹ: T2 زمرہ ایس پی ڈی بنیادی طور پر آنے والی اہم کابینہ میں استعمال ہوتا ہے تقسیم کے نظام.

آلات آلہ

ناکامی تنہائی کا آلہ

اضافے کا محافظ ناکامی سے الگ تھلگ پروٹیکشن ڈیوائس سے لیس ہے۔ جب زیادہ گرمی کی وجہ سے محافظ ٹوٹ جاتا ہے تو ، یہ آلہ کرسکتا ہے ایک فراہم کرتے وقت اسے خود بخود پاور گرڈ سے منقطع کریں اشارے کا اشارہ۔ جب محافظ عام طور پر کام کر رہا ہے تو ، اشارے ونڈو سبز دکھاتا ہے۔ ناکامی تنہائی کے بعد ، ونڈو سرخ دکھاتا ہے۔

الارم ریموٹ سگنل ڈیوائس

محافظ ریموٹ سگنل رابطوں کے ساتھ تیار کیا جاسکتا ہے۔ یہ آلہ عام طور پر کھلے اور عام طور پر بند رابطوں کا ایک سیٹ شامل ہے۔ جب محافظ عام طور پر کام کر رہا ہے ، عام طور پر بند رابطہ مصروف ہے۔ اگر محافظ کے ایک یا زیادہ ماڈیول ناکام ہوجاتے ہیں تو ، رابطہ اس سے بدل جائے گا عام طور پر عام طور پر کھلا ، عام طور پر کھلے رابطے کو چالو کرنا غلطی کا اشارہ بھیجیں۔

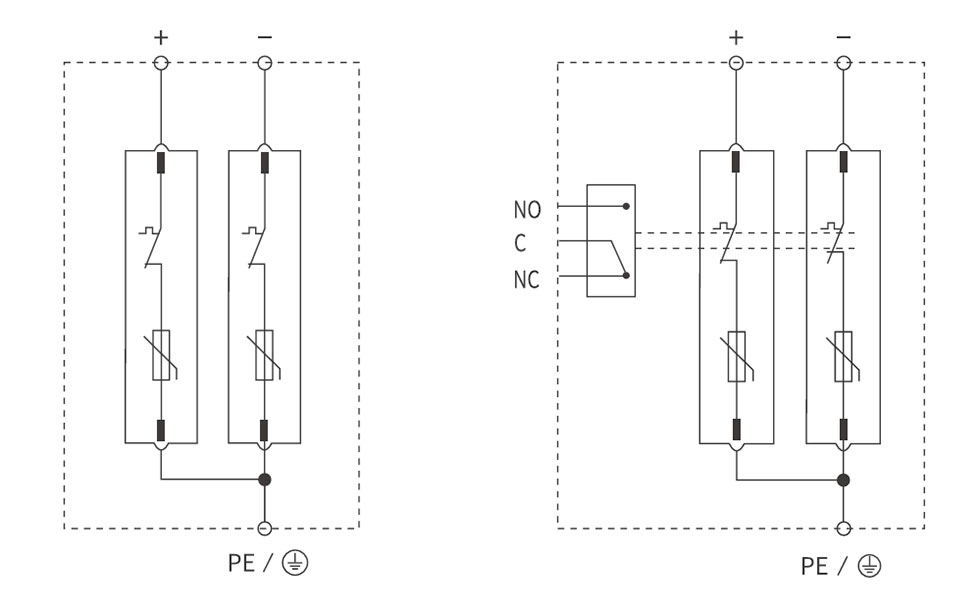

وائرنگ ڈایاگرام

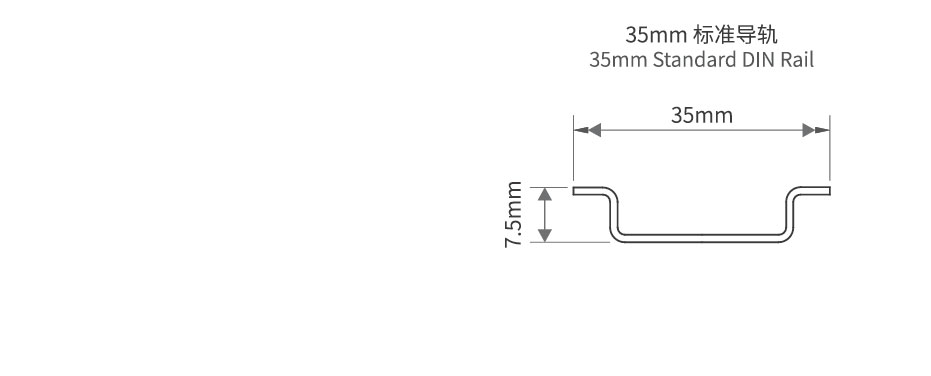

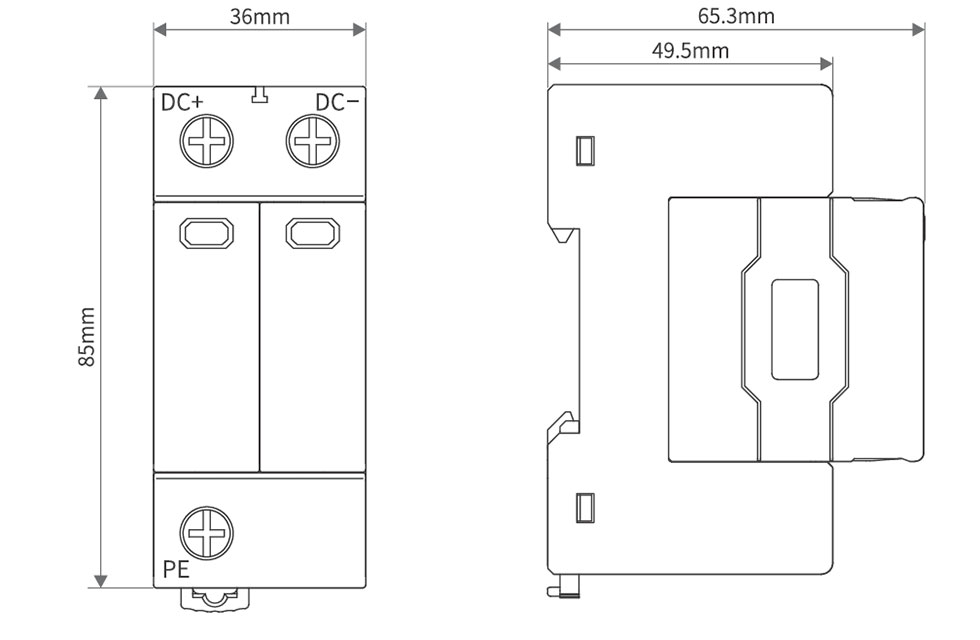

ظاہری شکل اور تنصیب کے طول و عرض
