1 میں 1500V DC کمبینر باکس 12

چین کے ذریعہ فراہم کردہ 1 میں 1500V DC کمبینر باکس 12 مینوفیکچرر ژجیانگ سوٹیا نیو انرجی ایل ایل سی ، ایک 1500 V DC PV کمبینر ہے اعلی استحکام اور اعلی استحکام کے ل a ایک IP66- ریٹیڈ ایلومینیم کھوٹ دیوار میں رکھا گیا ہے قابل اعتماد بیرونی خدمت۔

اس کے اندر 12 ڈی سی فیوز ہولڈرز ، 1 مین ڈی سی ایم سی سی بی ، 2 ڈی سی سرج حفاظتی ڈیوائسز ، 1 موجودہ پیمائش یونٹ ، 1 مثبت/منفی بسبار سسٹم اور آؤٹ پٹ ٹرمینلز ، مربوط زیادہ موجودہ ، تنہائی ، اضافے کی فراہمی ، بڑے پیمانے پر فوٹو وولٹک کے لئے گراؤنڈنگ اور اختیاری رساو کا تحفظ پودے

تکنیکی پیرامیٹر

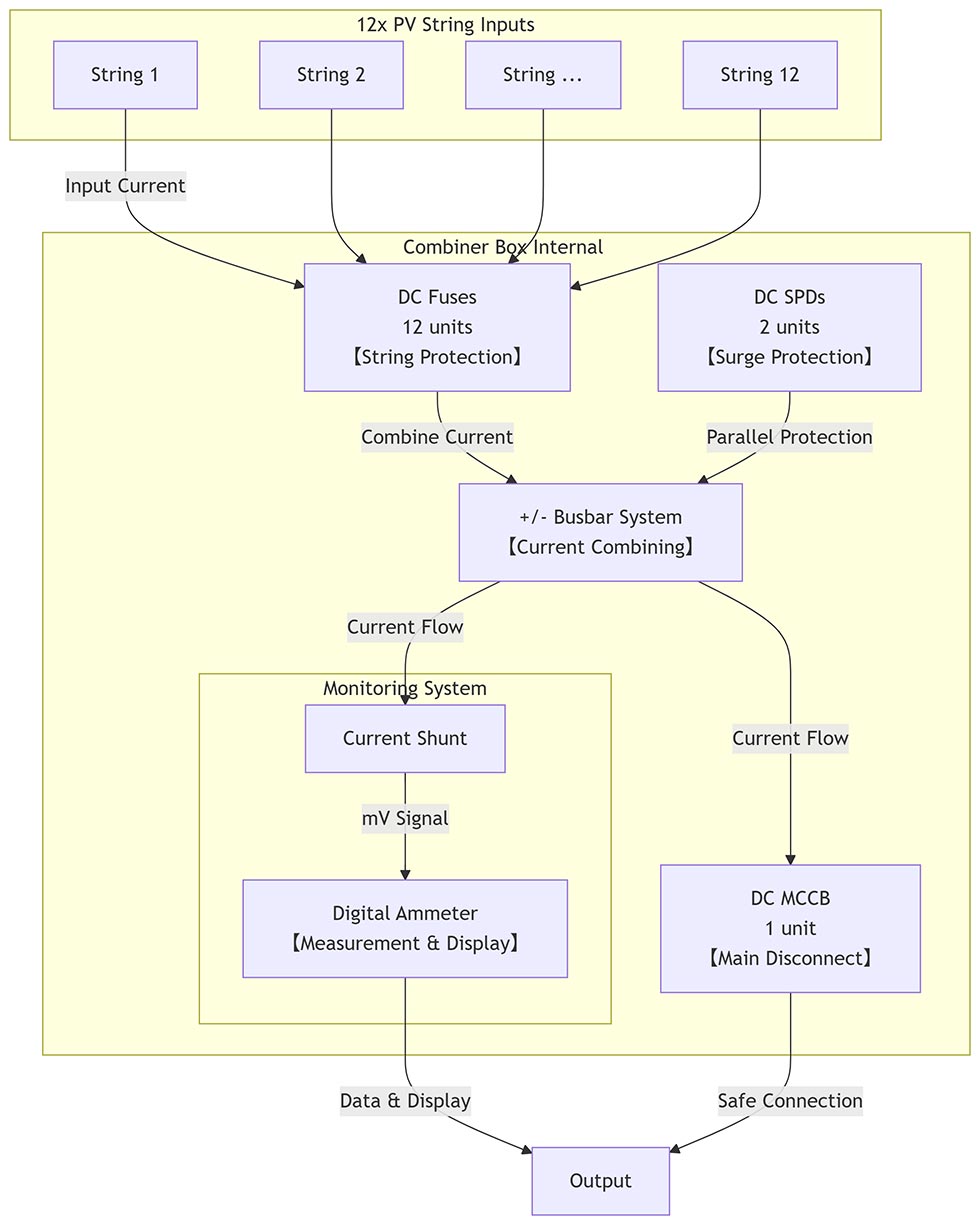

وائرنگ ڈایاگرام

درخواست کے منظرنامے

1. افادیت پیمانے پر گراؤنڈ ماونٹڈ پی وی پلانٹس

تاروں اور وسطی inverters کے درمیان تعینات ، باکس کو مستحکم کرتا ہے 12 ان پٹ ڈور ، کیبل ہوم رنز کو کم کرتا ہے ، اور فیوزڈ فراہم کرتا ہے ، انورٹر روم میں اضافے سے محفوظ ، اور ایم سی سی بی سے الگ تھلگ ڈی سی آؤٹ پٹ۔

2. بڑے تجارتی اور صنعتی چھت کے نظام

وسیع فیکٹری چھتوں پر یونٹ ایک سنگل میں ایک سے زیادہ سٹرنگ رنز جمع کرتا ہے کنٹرول ، چھتوں کے دخول کو کم سے کم کرنا اور مقامی تنہائی فراہم کرنا پوری صف کو بند کیے بغیر بحالی۔

3.1500 V DC Agrivoltaic / FISH-PV تنصیبات

IP66 ایلومینیم رہائش اور نمی ، دھول ، اور کے خلاف اضافے سے تحفظ کا محافظ فیلڈ سے تیار کردہ عارضی ، جبکہ دوبارہ ترتیب دینے والا ایم سی سی بی محفوظ لاک آؤٹ کی اجازت دیتا ہے کاشتکاری کے کاموں یا صفائی کے چکروں کے دوران۔

4. ڈیسرٹ اور اعلی شعاع ریزی شمسی پارکس

–40 ° C سے +60 ° C کے لئے ڈیزائن کیا گیا ، دیوار ریت اور UV کی مزاحمت کرتا ہے۔ موجودہ پیمائش یونٹ ریئل ٹائم سٹرنگ لیول کے لئے ایس سی اے ڈی اے کو ڈیٹا کھلاتا ہے وسیع صحرا کی صفوں میں غلطی کا مقام۔

5. پری-جماع شدہ اسکیڈ یا ٹریکر ڈی سی مرکز

کمپیکٹ 12 سے 1 ڈیزائن براہ راست ٹریکر گھاٹوں یا اسکیڈس پر بولا جاتا ہے ، تازہ ترین IEC 60269-6 اور IEC کو پورا کرتے ہوئے BOM اور مزدوری کے اخراجات کاٹنے 1500 V DC PV اسمبلیاں کے لئے 61439-2 تقاضے۔
